97.5KM丨远传融创1W图传拉距测试

2022-04-11

西南地区某知名无人机企业莅临远传融创无锡分公司进行100KM图传选型场测。进入此次选型候选名单的是Sprintlink 2W和5W模块。这两个型号都展现出了符合预期的性能,达到了视频传输清晰稳定,无花屏,无卡顿的需求目标。

常言道 “来都来了”,好不容易爬上了山,我们决定也试一试功率更小的1W能有什么样的效果,结果令我们不禁直呼:1Wooooow!!

实测数据参考以下测试汇总。

测试时间地点

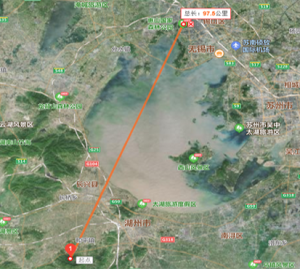

2021年7月6日 两点距离:97.5公里

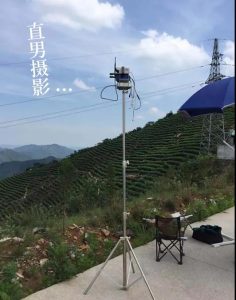

天空端:湖州市长兴县和平镇野山山顶,海拔:520米

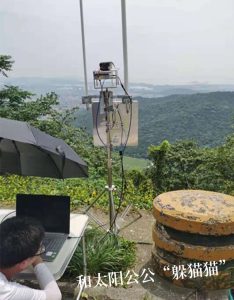

地面端:江苏省无锡市惠山山顶,海拔:255米

底噪:-100dBm左右

测试设备:远传融创Sprintlink1.4GHz 1W 图数遥一体模块

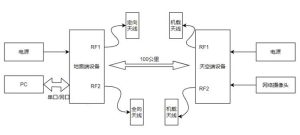

测试拓扑

测试环境



测试数据结果

RSSI(dBm) SNR(dB)
地面端RF1 -87  ~ -90 11  ~ 13
地面端RF2 -82~  -84
天空端RF1 -86  ~ -93 11  ~ 12
天空端RF2 -84  ~ -90
丢包率 0%

注: 1、地面端:RF1接全向天线、RF2接定向天线

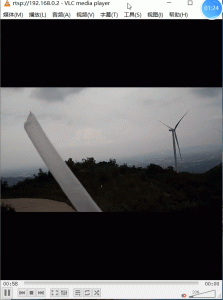

视频顺畅

小远图传选购贴士:虽然Sprintlink 1W也在97.5KM的距离下成功建立了的通信并传输图像,但是已经接近性能极限。无人机作业环境复杂多变,通常要给数据链留有一定的余量。所以我们建议通信距离需求在100KM左右的,选择Sprintlink 2W 模块,除了能够稳定保证传输距离,也能够在同等距离下传输更大码流的数据,更灵活适应不同的传输应用。距离需求在50KM左右的,选用Sprintlink 1W即可。
