Sprintlink DUO



图像 数据 控制三合一

H265/H264视频压缩

自适应重传

自动跳频

2.4GHz&5.8GHz双频图传

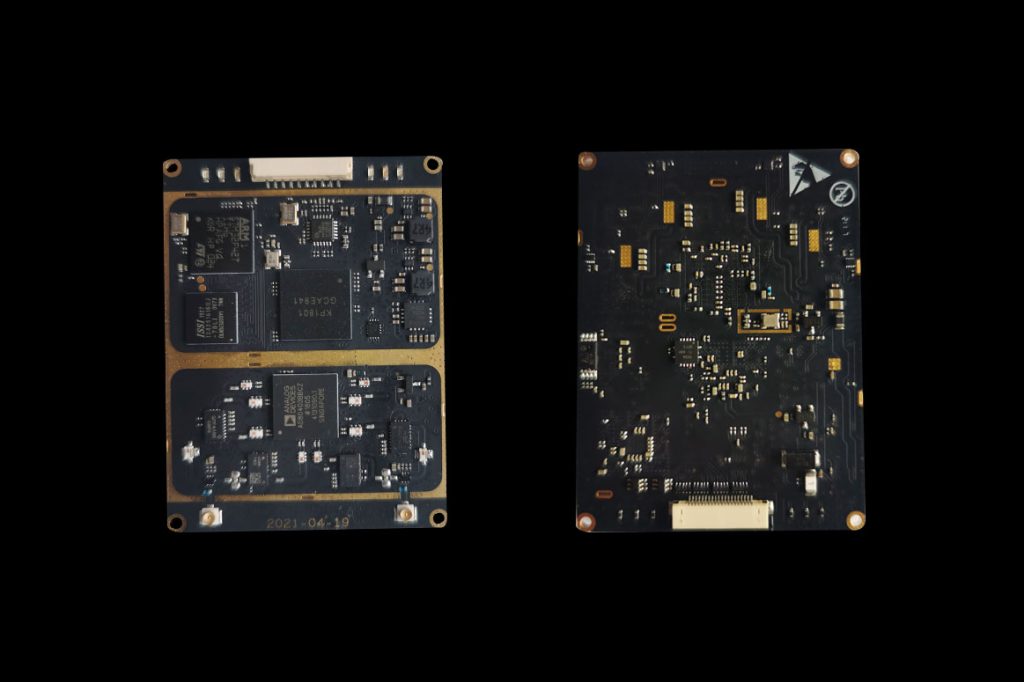

布局紧凑65×43mm,重量仅为14g,可将其集成进遥控器,地面站,或增加外壳形成模块

Sprintlink DUO可自动切换至5.8GHz频段,自动切换,重传,快连为可靠性提供强大支撑。

实现在底层的自适应重传机制,不仅在效率和延时上都大大优于应用层的重传机制,而且极大的提高了链路在干扰环境下的性能及用户体验。

模块连续的实时检测所有可用信道的干扰状况,在当前工作信道受到干扰的情况下,自动选择并切换到干扰最低的信道,从而保证持续可靠的通信。



OEM集成

遥控、模块、地面站



传输距离

100KM




技术优势


软件定义无线电(SDR)

通信底层协议实现可修改性赋予系统持续演进优选的能力;

为芯片化提高充分有效验证,极大降低流片风险;

灵活定制,提高design-win能力


正交频分复用(OFDM)

有效消除远距离传输下的多径干扰

低密度校验码(LDPC)

自主优化设计的QC-LDPC,赋予系统优异的纠错性能,大大提高接收性能。





私有通信协议

针对视频传输优化设计,优化的帧格式、导频大大提高视频传输的接收性能。

产品参数

外观
尺寸 65mm×43mm
2×IPEX天线连机器 用于与对端模块通信
1 x FPC连接器 用于与主机进行数据通信
4 x 指示灯 用于指示设备状态
接口
1 x 以太网接口 用于视频或数据通信
1 x 串口 用于数传通信,3.3/5.0 TTL电平
1 x 串口 用于模块配置和状态获取,3.3/5.0 TTL电平
1 x SBUS 遥控器接口
1 x PPM 遥控器接口
1 x GPIO 用于按键触发绑定
功能
工作频段 2.4GHz/5.8GHz ISM
信道带宽 20MHz/10MHz
最大发射功率 25dBm@2.4GHz 23dBm@5.8GHz
直流电压 6~15V
功耗 5W
工作温度 -20度~50度
传输距离 20km@2.4GHz 5km@5.8GHz
抗干扰 支持重传、自适应跳频、快速链接功能
