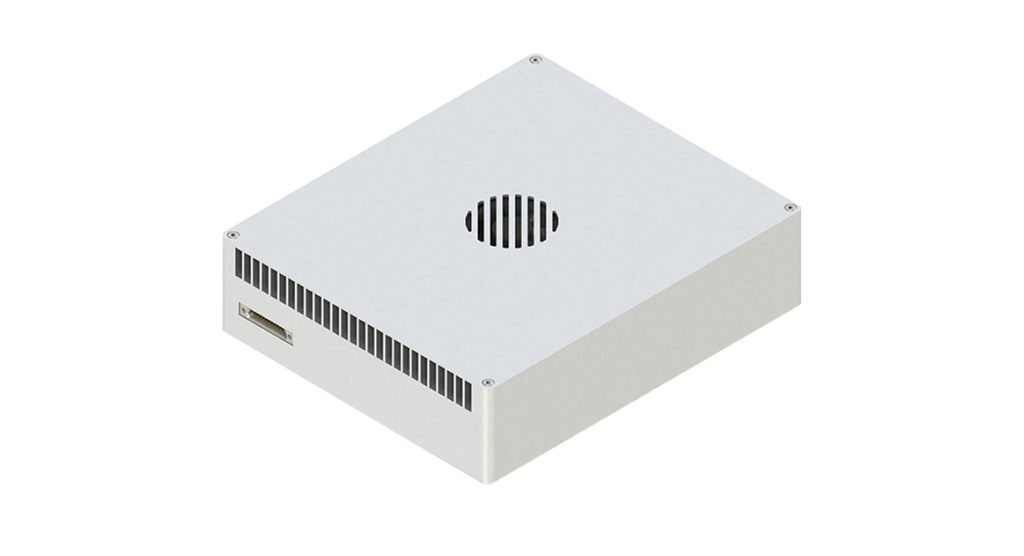

Sprintlink 5W



图像 数据 控制三合一

100KM超远距离无线传输

4K高清图像低延时

H265/H264视频压缩

自适应重传

自动跳频

单向图传通道;双向数传通道;单向遥控信道

100KM超远距离无线传输:极致连接效率带来超远距离传输;端与端设备不受线控的束缚,在空间、距离上保持较高的自由度和可移动性

超高的带宽和码流支持能够轻松应对4K解析度的视频数据流。200ms屏到屏低延时及延时抖动敏感控制较好,满足视频数据端到端的实时性需求

H265/H264视频压缩.AES加密

实现在底层的自适应重传机制,不仅在效率和延时上都大大优于应用层的重传机制,而且极大的提高了链路在干扰环境下的性能及用户体验。

模块连续的实时检测所有可用信道的干扰状况,在当前工作信道受到干扰的情况下,自动选择并切换到干扰最低的信道,从而保证持续可靠的通信。

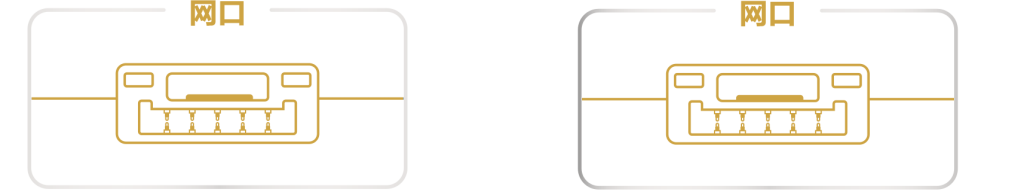

接口选项

天空端视频接口选项

地面端接口选项





传输距离

100KM



技术优势


软件定义无线电(SDR)

通信底层协议实现可修改性赋予系统持续演进优选的能力;

为芯片化提高充分有效验证,极大降低流片风险;

灵活定制,提高design-win能力


正交频分复用(OFDM)

有效消除远距离传输下的多径干扰

低密度校验码(LDPC)

自主优化设计的QC-LDPC,赋予系统优异的纠错性能,大大提高接收性能。





私有通信协议

针对视频传输优化设计,优化的帧格式、导频大大提高视频传输的接收性能。

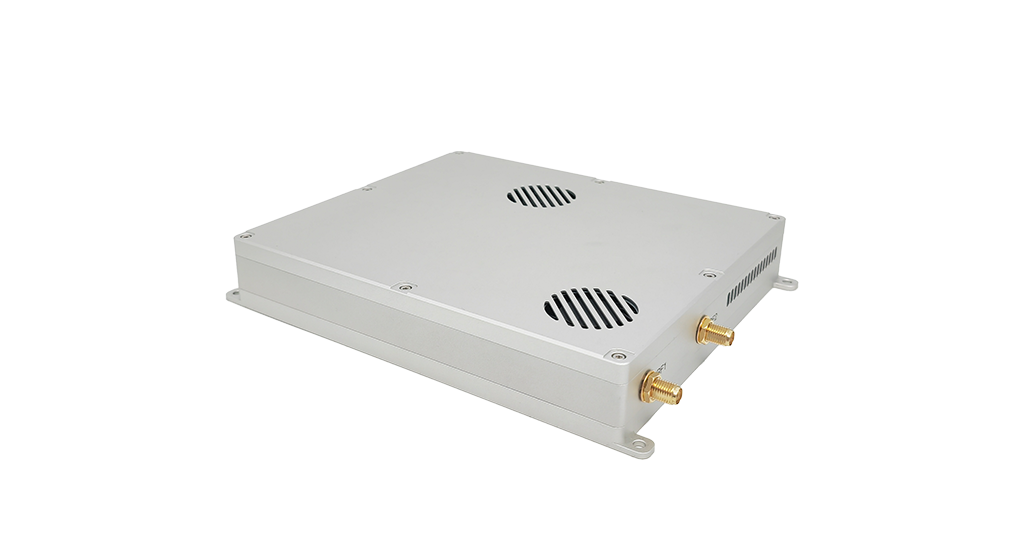

产品参数

重量732g
参数 数值
工作频段 1.4GHz
信道带宽 2.5MHz(上行)、10MHz(下行)
最大发射能量 37dBm
调制方式 OFDM
星座图 BPSK、QPSK、16QAM
前向纠错码 LDPC(1/2、2/3、3/4、5/6)
双工模式 TDD
上行吞吐率 115200bps
下行吞吐率 2.3Mbps~10Mbps (10MHz)
视频接口 网口、串口、PPM/SBUS、USB
加密 AES128/256
尺寸 143.9X122.3X38mm
工作电压 18V~22V
工作温度 -20℃~50℃
